Poziția comutatorului basculant On Off: Ghidul complet pentru începători și experți

Înțelegereapoziţia pornit-oprit a comutatorului basculanteste un factor foarte important pentru profesioniștii și amatorii care se ocupă cu dispozitive electrice sau electronice. Comutatorul basculant este utilizat în diferite moduri în diferite locuri, cum ar fi în produsele de uz casnic, în tablourile de bord ale mașinilor, în echipamentele computerizate, în prizele de alimentare și în fabrici. Dacă sunteți interesat de metodele de a determina dacă comutatorul basculant funcționează sau nu, precum și de a cunoaște construcția, funcționarea și defecțiunea acestuia, atunci veți găsi cu siguranță răspunsurile în acest manual.

Ce este un comutator basculant?

Un comutator basculant este un comutator electric care se balansează atunci când este apăsat, în loc să se miște vertical. De asemenea, balansarea completează sau întrerupe circuitul și controlează curentul electric. Comutatoarele basculante au devenit populare printre ingineri. Sunt puternice, ușor de utilizat și fiabile. Există multe tipuri de comutatoare basculante în ceea ce privește designul, formele și dimensiunile, dar rolul lor principal rămâne același: pornirea și oprirea în mod fiabil.

Identificarea poziției de pornire și oprire a unui comutator basculant

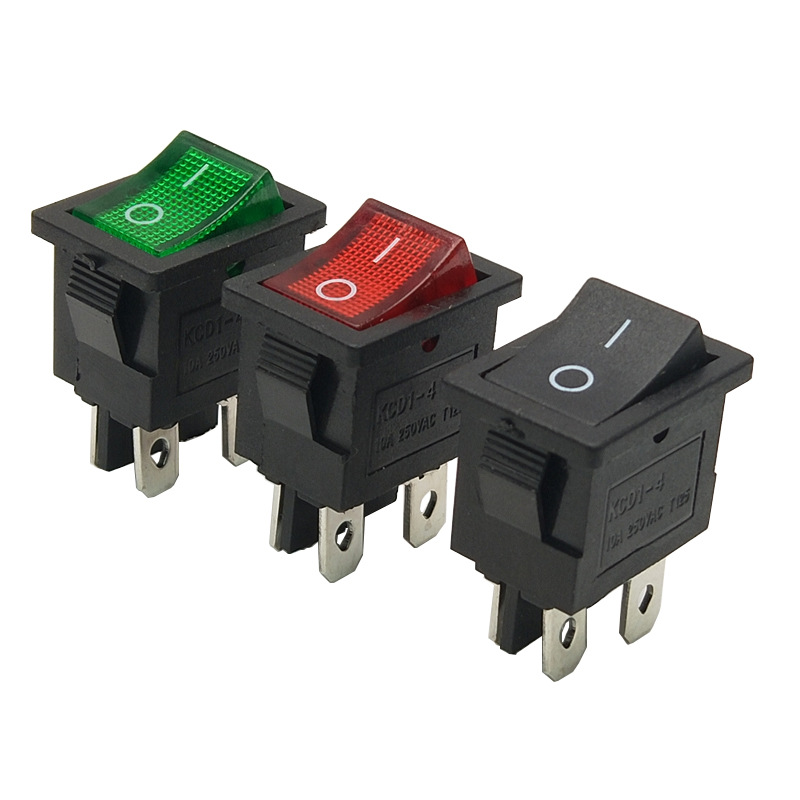

La intrarea în lumea întrerupătoarelor cu bascule, una dintre primele întrebări care vă vin în minte este: Cum se poate da seama dacă comutatorul este pornit sau oprit? Industria a simplificat sarcina venind cu câțiva indicatori generali. Găsiți simboluri internaționale imprimate pe partea frontală a comutatorului sau în relief pe acesta.

I= PORNIT
O= OPRIT

Schimbarea comutatorului în direcția marcajului, care indică „I”, va finaliza circuitul electric în cauză și va porni dispozitivul. Dacă comutatorul este rotit în direcția marcajului „O”, conexiunea este întreruptă și dispozitivul nu va mai funcționa. Datorită unor astfel de semne simple, siguranța poate fi garantată. În unele situații, valorile de culoare pot fi folosite pentru a citi culoarea roșie pentru „ON” și culoarea neagră sau albă pentru „OFF”.

Configurații comune ale comutatoarelor cu bascule

Comutatoarele basculante sunt disponibile în mai multe configurații: unipolar cu o singură direcție (SPST), cu dublu pol cu ​​o singură aruncare (DPST), cu un singur pol cu ​​două direcții (SPDT) și cu dublu poli cu două direcții (DPDT). Configurația aleasă indică câte circuite poate funcționa comutatorul basculant. În plus, dezvăluie dacă comutatorul își poate îndeplini funcția în multe poziții.

În mod standard, funcția de pornire-oprire se referă la designul SPST, în care un capăt pornește sursa de alimentare (ON) și celălalt capăt o oprește (OFF). Cu toate acestea, tipurile de comutatoare DPDT sau SPDT pot include mai multe poziții pentru comutarea direcției sau realizarea de conexiuni diferite în circuit. A fi conștient de designul comutatorului basculant ajută la conectarea și utilizarea corectă a acestuia.

Aplicații ale comutatoarelor cu bascule și pozițiile lor de pornire/oprire

Datorită designului lor convenabil și simplității utilizării, comutatoarele basculante se găsesc în numeroase dispozitive. Iată principalele aplicații în care identificarea corectă a poziției de pornire și oprire este importantă:

Electrocasnice: În cazul aparatelor de cafea, răcitoarelor de apă, hooverelor și ventilatoarelor, întrerupătoarele basculante au fost preferate datorită ușurinței lor de utilizare.
Automobile: Poziția comutatorului basculant este totul atunci când vine vorba de controlul tabloului de bord, geamurile, reglarea și iluminarea.
Industrial: Mașinile grele s-au bazat întotdeauna pe comutații clar marcate și de încredere.
Electronice și computere: este de la sine înțeles că benzile electrice, afișajele și șasiul folosesc comutatoare basculante pentru a evita orice probleme cu alimentarea și managementul.

Înțelegerea informațiilor despre comutatorul basculant este crucială pentru funcționarea lină și sigură a dispozitivelor, așa cum ilustrează exemplele date. Poziția fizică, precum și înțelegerea semnificației simbolurilor ajută la prevenirea pornirii și/sau opririi neintenționate a dispozitivelor care ar putea duce la deteriorarea sau rănirea.

Indicații vizuale și fizice pentru poziția On-Off

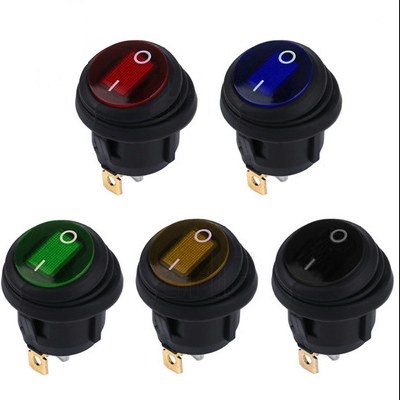

În afară de simbolurile de bază „I” și „O”, comutatoarele basculante pot include și semnale vizuale și tactile diferite, astfel încât utilizatorii să poată înțelege rapid starea acesteia. Unele întrerupătoare au semne iluminate în cazul în care un bec de neon sau un LED este aprins atunci când întrerupătorul în sine este pornit. În plus, există întrerupătoare cu indicatoare tactile care pot avea o margine robustă sau o suprafață dublă goală pentru a permite senzația părților pornite și dezactivate.

Caracteristicile fizice ale comutatorului oferă, de asemenea, informații valoroase. În cele mai multe cazuri, setarea „ON” presupune transferul comutatorului către operator, în timp ce poziția „OFF” înseamnă rotirea comutatorului în direcția opusă. În dispozitivele montate pe panouri, poate exista o opțiune de a menține o poziție standardizată a comutatorului, astfel încât „ON” să fie situat în partea superioară sau în apropierea utilizatorului, conform anumitor reglementări.

Cum să instalați și să conectați un comutator basculant pentru o funcție corectă de pornire-oprire

Configurarea corectă a comutatorului basculant asigură funcționarea prevăzută a stării de pornire și oprire a comutatorului. Procesul este după cum urmează:

Pasul 1: Identificați tipul de comutator
Pentru a afla ce comutator utilizați, determinați dacă este un comutator SPST, DPST, SPDT sau DPDT, deoarece acesta va determina conexiunile cablajului dvs.
Pasul 2: Găsiți simbolurile „I” și „O”.
Când plasați comutatorul în suport, asigurați-vă că „I” este îndreptat spre partea corespunzătoare.
Pasul 3: Conectați terminalele
Cablajul este de obicei doar o chestiune de conectare a sursei de alimentare la terminalul „sub tensiune” și conectarea aparatului la terminalul de „încărcare”, așa cum este specificat de instrucțiunile producătorului.
Pasul 4: Rulați teste pe switch
După ce ați terminat de conectat comutatorul, verificați pentru a vă asigura că comutatorul pornește dispozitivul apăsând „I” și că „O” îl oprește.

Instalarea comutatorului basculant într-un mod greșit poate cauza inversarea funcției de pornire/oprire, ceea ce poate fi confuz și periculos. Dacă nu sunteți sigur cum funcționează instalația, este bine să contactați un electrician calificat și să cereți ajutor pentru înțelegerea schemelor de cablare date de producătorul comutatorului.

Considerații de siguranță cu comutatoarele basculante

Siguranța este de cea mai mare importanță atunci când vine vorba de comenzile electrice. Iată câteva dintre cele mai bune practici care trebuie urmate pentru a găsipoziţia pornit-oprit a comutatoarelor basculante:

Marcaje clare: asigurați-vă că marcați clar comutatoarele cu literele „I” și „O” sau folosiți autocolante dacă este necesar. Consecvență: Când instalați întrerupătoare, asigurați-vă că orientarea pornit/oprit este în concordanță cu modul în care este instalat pe alte dispozitive sau panouri. Evitați comutarea accidentală: evitați utilizarea întrerupătoarelor care nu au apărători, capace sau mecanisme de blocare, deoarece poate fi periculos în locurile de muncă industriale și aglomerate. Service periodic: Verificați regulat întrerupătoarele pentru semne de uzură, marcaje decolorate sau orice alte elemente defecte care pot cauza defecțiuni.

Prin implementarea acestor măsuri de siguranță, vă asigurați că nu numai dvs., ci și ceilalți, veți putea determina poziția comutatorului basculant pornit-oprit și veți evita orice posibile probleme electrice.

Întrebări frecvente

Cum să vă dați seama dacă un comutator este în poziția pornit sau oprit?Majoritatea comutatoarelor basculante folosesc semnale grafice comune: „I” indică faptul că actuatorul îndeplinește o funcție ON, în timp ce „O” indică faptul că efectuează o funcție OFF. Partea „I” este cea care face circuitul complet, în timp ce partea „O” îl deconectează. În cazurile în care nu sunt furnizate semnale, consultați manualul producătorului. În plus, uneori, comutatoarele pot fi aprinse când sunt în poziția ON sau poziționate astfel încât partea împinsă către utilizator să fie în poziția ON. Un test simplu efectuat prin comutarea întrerupătoarelor poate fi, de asemenea, efectuat pentru determinarea poziției acestuia.

Toate comutatoarele basculante sunt iluminate când sunt pornite?Iluminarea nu există la toate comutatoarele basculante. În timp ce comutatoarele iluminate ajută oarecum atunci când mediul este întunecat, un comutator obișnuit poate utiliza doar marcarea sau simțirea.

Pot instala singur un comutator basculant?Da, dacă respectați procedura corectă de cablare și standardele de siguranță. Asigurați-vă că verificați specificațiile comutatorului și consultați schemele de cablare pentru a confirma că este orientat corect și funcționează corect.

Ce se întâmplă dacă comutatorul este instalat invers?Dacă este instalat incorect, comutatorul basculant poate funcționa în sens invers - atunci când partea „O” este apăsată, poate duce la pornirea dispozitivului, provocând confuzie și prezentând pericol. Ar trebui să controlați orientarea în mod corect și să verificați funcționalitatea comutatorului după instalarea acestuia.

Întrerupătoarele basculante sunt potrivite pentru dispozitive cu curent ridicat?Există destul de multe întrerupătoare basculante care pot funcționa perfect cu aplicații de înaltă tensiune și curent ridicat; cu toate acestea, este întotdeauna recomandabil să vă asigurați că evaluările sunt suficiente pentru aplicația dvs. Utilizarea unui comutator cu valori nominale insuficiente poate cauza generarea excesivă de căldură sau defecțiuni.

Depanarea problemelor de pornire-oprire a comutatorului basculant

În timp ce unele aparate care dispun de comutatoare de tip basculant nu răspund în mod corespunzător la modificările stării lor. Depanarea funcției de pornire și oprire a comutatorului implică investigarea atât a comutatorului, cât și a circuitului:

- Pentru început, verificați indicatoarele vizuale precum simbolurile "I"/"O" împreună cu indicatoarele luminoase pentru a stabili locația.
- După aceea, opriți electricitatea și verificați întrerupătorul pentru orice uzură, rugină sau defecțiuni mecanice. Funcția/piesa de balansare ar trebui să funcționeze cu ușurință, fără nicio defecțiune.
- Utilizați un tester de continuitate sau un multimetru pentru a verifica dacă comutatorul creează cu succes un circuit în timp ce este rotit în poziția „I” și îl întrerupe în timp ce se află în „O”.
- Dacă există mai multe întrerupătoare, asigurați-vă instalarea uniformă a acestora și conformitatea cu schema de cablare.

Dacă un comutator nu mai funcționează, poate fi necesară schimbarea comutatorului. Când înlocuiți întrerupătoarele, asigurați-vă că utilizați cât mai mult posibil comutatoarele cu specificațiile originale, mai ales când vine vorba de cerințele de tensiune și curent.

Alternative la comutatoarele basculante pentru controlul pornit-oprit

Deși întrerupătoarele basculante sunt printre cele mai populare tipuri de comutatoare în zilele noastre, ele nu sunt singura opțiune disponibilă pentru funcționalitatea pornit-oprit. Alte tipuri de comutatoare includ întrerupătoarele basculante, întrerupătoarele cu buton, întrerupătoarele rotative și comutatoarele glisante. Toate aceste tipuri de comutatoare au design și caracteristici distincte. Pentru a ilustra, comutatoarele basculante au un mecanism de pârghie care trage comutatorul dintr-o poziție în alta, în timp ce comutatoarele cu buton sunt activate prin apăsarea și eliberarea unui buton. Alegerea tipului de comutator depinde de ceea ce necesită aplicația specifică în ceea ce privește durabilitatea, ergonomia sau aspectul estetic.

Întreținerea și înlocuirea întrerupătoarelor cu bascule

Menținerea comutatorului basculant este necesară pentru a asigura fiabilitatea acestuia în ceea ce privește poziția pornit-oprit. Aveți grijă când curățați comutatorul, deoarece prezența murdăriei și a umezelii pot interfera cu marcajele. Dacă comutatorul tău basculant începe să se simtă lipicios, să prezinte semne de defecțiune sau s-a deteriorat, înlocuirea acestuia este de obicei reacția potrivită. Înlocuirea trebuie să corespundă în ceea ce privește curentul nominal, tensiunea și dimensiunile fizice. Utilizați aceleași metode de cablare și orientare ca cele discutate anterior.

Selectarea celor mai buneComutator basculantpentru aplicația dvs

Atunci când alegeți un comutator basculant, este esențial să vă asigurați că valorile nominale ale comutatorului sunt potrivite pentru nevoile electrice ale dispozitivului. În mod ideal, ar trebui să căutați întrerupătoare cu bascule care prezintă marcaje clare care indică funcționarea pornirii și opririi comutatorului, sunt fabricate din materiale durabile și sunt ușor de operat. Dacă comutatorul urmează să fie utilizat într-un mediu în care vizibilitatea este primordială, comutatoarele iluminate sunt cea mai bună opțiune. Dispozitivele cu curent ridicat ar trebui să utilizeze comutatoare care au contacte și izolație de calitate superioară. Evaluați cu atenție designul comutatorului pentru a vă asigura că utilizatorii sunt conștienți dacă comutatorul basculant este în poziția pornit sau oprit în orice moment, evitând astfel orice greșeală.

Deci, pentru a rezuma, a stăpâni comutatoarele basculante în poziția pornit-oprit înseamnă a înțelege simbolurile, indicațiile fizice, cablarea, utilizarea și siguranța. Alegând, instalând și întreținând cu atenție întrerupătoarele basculante, vă veți asigura că dispozitivele dvs. electrice sunt în siguranță pentru a fi operate. Nu contează dacă ești tehnician, inginer, hobbyist sau doar controlezi electrocasnice; puteți folosi acest ghid pentru a trata întrerupătoarele cu bascule, precum și pentru a rezolva problemele comune.
