Microcomutatoare NC: manualul definitiv pentru cunoașterea, alegerea și operarea microcomutatoarelor NC

Oamenii care sunt implicați în electronică, automatizare industrială și comunitatea DIY cunosc micro-întrerupătoarele; campionii mai puțin cunoscuți ai circuitelor de control. Un tip de microcomutator este microcomutatorul NC (microcomutator normal închis), care este extrem de important. Dacă vă gândiți să aflați cum să identificați un comutator NC, aplicația sa sau să găsiți NC potrivit pentru proiectul dvs., acest ghid are toate răspunsurile la micro-comutatoarele NC, distincția sa de micro-comutatoarele NO și aplicațiile sale.

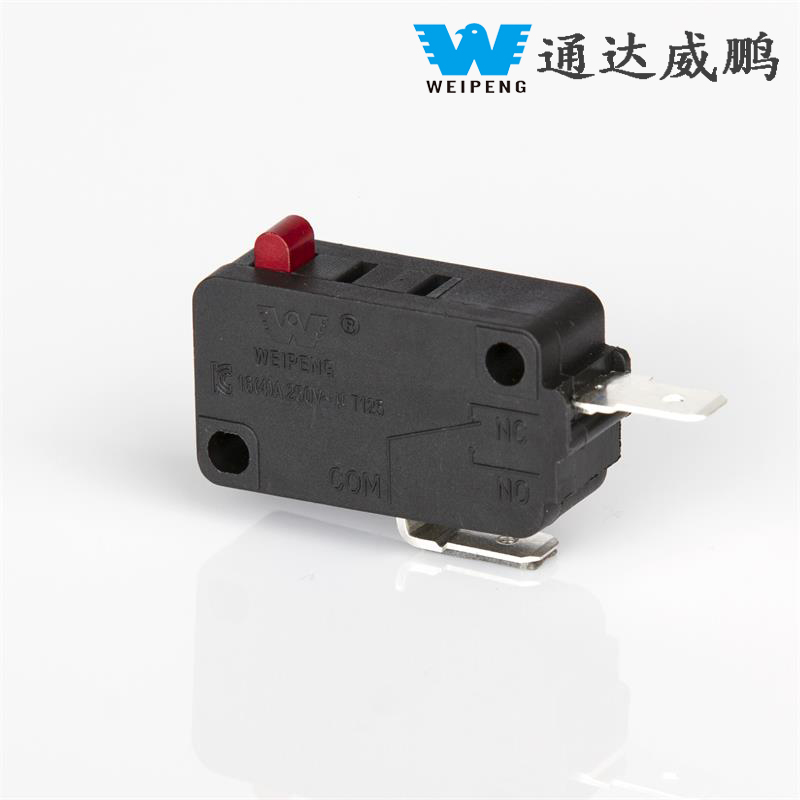

Ce este unMicro comutator NC?

Un microîntrerupător NC, sau un microîntrerupător normal închis, este un întrerupător electric care rămâne în poziția închisă, lăsând curentul să curgă până când este declanșat. Apoi întrerupătorul se deschide și oprește fluxul de curent în circuit. Acest lucru este contrar unui microîntrerupător NO (normal deschis), care este deschis înainte de a fi declanșat și se închide ulterior. Există și alți termeni folosiți pentru microîntrerupătoare și unul dintre ei este întrerupătoarele cu acțiune rapidă datorită mișcărilor lor rapide de comutare.

În modul de lucru, când actuatorul nu este în acțiune, contactele sunt în contact și curentul circulă. Odată activat actuatorul, contactele se deschid, întrerupând fluxul de curent. Aceste tipuri de microîntrerupătoare NC devin necesare în circuitele de securizare a opririi de urgență, a misiunilor de siguranță și a celor care necesită feedback.

Cum funcționează un microcomutator NC?

Microcomutatoarele sunt alimentate de un sistem care le permite să producă o mișcare de acționare rapidă și precisă. În interiorul comutatorului este un mecanism de buton cu arc. Prin împingerea în jos a actuatorului, are loc un „snap” și poziția contactelor este modificată.

Pentru un microcomutator NC:

• Când actuatorul nu este în mișcare, terminalul COM este conectat la terminalul NC.
• Apăsarea actuatorului întrerupe conexiunea COM-NC, deschizând circuitul.

Acest principiu are aplicații care sunt nenumărate; acestea includ totul, de la interblocări de siguranță în aparate și comenzi pentru mașini industriale până la uși de lift și automate.

Cum să-ți dai seama dacă un comutator este NC sau NU?

A ști dacă un microcomutator este NC sau NO este un aspect important al dezvoltării și întreținerii circuitului. Iată câteva metode de identificare a tipului:

Inspecție vizuală:„NC” (normal închis) și „NU” (normal deschis) sunt etichetele care se găsesc în mod obișnuit pe un număr de micro-întrerupătoare. Asigurați-vă că examinați carcasa comutatorului pentru etichetarea acestuia.

Testarea cu un multimetru:Reglați multimetrul la modul continuitate (sau ohm). Puneți un fir în punctul COM și al doilea în punctul NC suspectat. Multimetrul trebuie să indice continuitatea fără a apăsa actuatorul. În timp ce apăsați actuatorul, continuitatea ar trebui întreruptă.

Fișa tehnică a producătorului:Când fișa de date este văzută, terminalele vor dezvălui dacă sunt NC, NO și COM și, de asemenea, alte specificații.

Luarea acestor pași vă asigură că identificați și conectați cu exactitate comutatorul potrivit pentru circuitul dvs.

Aplicații comune ale microcomutatoarelor NC

Microîntrerupătorul NC este prezent într-un număr infinit de aplicații în care securitatea și acțiunea imediată sunt primordiale.

1. Mecanisme de siguranță:Microcomutatoarele NC sunt folosite ca elemente de siguranță în mașinile industriale și aparatele de uz casnic. De exemplu, comutatorul NC va opri circuitul atunci când o ușă sau un capac este deschis, iar mașina nu va mai funcționa, prevenind astfel accidentele.

2. Sisteme de oprire de urgență:Butoanele de oprire de urgență funcționează de obicei cu micro-întrerupătoare NC. Când butonul de oprire de urgență este apăsat, un circuit este deschis, oprind astfel echipamentul imediat.

3. Sisteme de securitate:Micro-întrerupătorul NC este un instrument utilizat în întrerupătoarele de manipulare proiectate pentru sisteme de alarmă și activează alarma la pătrunderea unei uși sau ferestre.

4. Aplicații auto:În interiorul vehiculelor, microcomutatoarele NC fac posibilă cuplarea pedalei de frână, ducând la acționarea luminilor de frână sau la oprirea funcționării controlului de croazieră.

5. Lifturi și control acces:Microcomutatoarele NC din ușile liftului sunt responsabile pentru detectarea închiderii ușii. Cu excepția cazului în care ușile sunt complet închise, liftul nu va funcționa.

Aceste cazuri arată importanța microcomutatoarelor NC în realizarea siguranței operaționale și a fiabilității sistemului.

Comparând întrerupătoarele NC și NO

Recunoașterea distincției dintre micro-întrerupătoarele NC și micro-întrerupătoarele NO este crucială pentru a asigura proiectarea adecvată a circuitelor și rezolvarea problemelor.

NC (închis normal):În mod implicit, circuitul rămâne închis și este deschis prin acționare. Este folosit de obicei acolo unde întreruperea circuitului semnifică o schimbare a stării sau oferă o alertă, în special în aplicațiile legate de siguranță.

NU (în mod normal deschis):Starea implicită a comutatorului este „oprit” și trebuie activată pentru a închide circuitul. Comutatorul poate fi folosit pentru activarea dispozitivelor și a alarmelor, de exemplu, prin apăsarea unui buton pentru a aprinde o lampă.

Decizia de a folosi fie NC, fie NO va depinde de aplicație. NC este mai potrivit pentru monitorizarea perturbațiilor obișnuite, în timp ce NO ar trebui selectat pentru cazurile în care trebuie inițiată o acțiune când există o schimbare.

Cum să alegi microcomutatorul NC potrivit?

Când vă confruntați cu o multitudine de mărci și produse, este necesar să aveți în vedere câteva lucruri pentru a alege micro-comutatorul NC potrivit.

1. Evaluări electrice:Asigurați-vă că orice micro-comutatoare pe care le alegeți se potrivesc cu cerințele de tensiune și curent ale sistemului dumneavoastră, deoarece există multe variante din care să alegeți.

2. Forța de acționare:Microcomutatoarele au cerințe diferite de forță pentru acționare. Alegeți în funcție de cerințele de sensibilitate și dacă sunt necesare forțe mai mici pentru aplicații blânde, în timp ce opțiunile de forță mai mare pot fi esențiale pentru utilizări rigide.

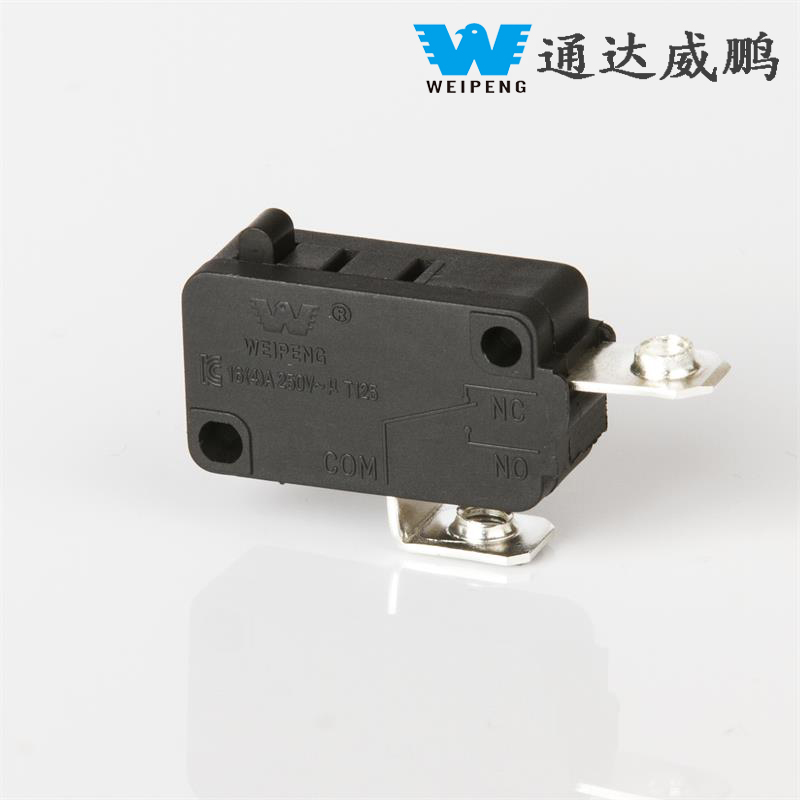

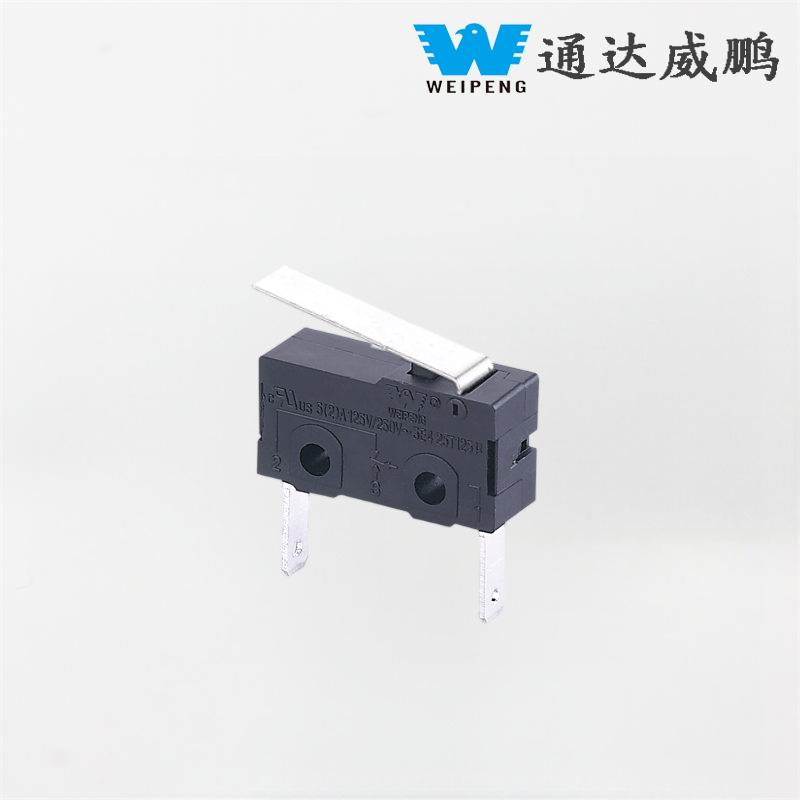

3. Stil terminal:Puteți alege dintre terminale cu conexiune rapidă, borne de lipit și șuruburi. Faceți alegerea în funcție de ușurința instalării și compatibilitatea cu cablarea.

4. Condiții de mediu:Gândiți-vă la măsurile de protecție împotriva prafului, umidității și a altor condiții de mediu. Dacă aplicația este în aer liber sau în condiții dificile, alegeți microîntrerupătoare cu clasificare IP sau sigilate.

5. Dimensiuni și opțiuni de montare:Microcomutatoarele sunt disponibile în diferite dimensiuni și modele, cu găuri și suporturi distincte. Verificați dimensiunea corectă care se potrivește cu zona dvs. de aplicare.

Cercetarea și asigurarea acestor aspecte ale calității va ajuta la garantarea succesului și a performanței fără probleme în proiectul dumneavoastră.

Instalarea și cablarea anMicro comutator NC

Instalarea practică asigură că microîntrerupătorul dumneavoastră NC funcționează conform proiectării și poate obține o durabilitate optimă. Iată câteva recomandări practice:

1. Montarea comutatorului:Utilizați orificiile de montare sau suporturile furnizate pentru a fixa micro-întrerupătorul în poziția sa. Faceți acest lucru cu grijă pentru a nu exercita presiuni care i-ar putea afecta carcasa sau i-ar putea influența capacitatea de a funcționa.

2. Cablaj:Borna comună trebuie conectată la intrarea circuitului, iar borna NC trebuie conectată la ieșirea care trebuie întreruptă. Confirmați dacă cablarea și polaritatea sunt corecte înainte de a porni alimentarea.

3. Testare:La instalare, verificați comutatorul fie cu un multimetru, fie prin a face dispozitivul să facă ceva. Activați comutatorul pentru a urmări dacă circuitul se deschide.

4. Întreținere:Verificați în mod regulat dacă există semne de uzură, murdărie sau coroziune. Dacă este necesar, curățați contactele și înlocuiți întrerupătoarele pentru a evita orice semnale false sau întreruperi în serviciu.

Urmând acești pași, sistemul dumneavoastră rămâne în siguranță și funcționează optim.

Beneficiile și limitările micro-comutatoarelor NC

Microcomutatoarele NC se remarcă prin fiabilitate și răspuns rapid, dar există considerații:

Beneficii:

Reacția rapidă a mecanismului de închidere îmbunătățește foarte mult fiabilitatea și previne apariția semnalelor false. Designul său compact permite utilizarea în spații înguste. Microcomutatoarele NC au, de asemenea, niveluri ridicate de durabilitate – sunt de obicei testate pentru milioane de cicluri, fiind astfel excelente pentru aplicațiile care necesită standarde înalte de siguranță și implică mișcări repetitive.

Limitări:

Microcomutatoarele NC sunt de obicei rezistente, dar pot suferi uzura sau funcționarea defectuoasă cauzată de interferențe electrice. Amplasarea și instalarea corectă a acestor întrerupătoare în unghiuri drepte este esențială pentru o utilizare eficientă, deoarece obstacolele le pot împiedica funcționarea. De asemenea, necesită o etanșare adecvată a mediului în condiții nefavorabile, astfel încât murdăria și umiditatea nu pot pătrunde în ele.

Prin echilibrarea acestor factori, puteți utiliza în mod adecvat micro-comutatoarele NC în proiectarea sistemului dumneavoastră.

Cele mai bune mărci de micro-interruptoare NC și de unde să cumpărați

Calitatea afectează atât durabilitatea, cât și fiabilitatea. Unele mărci binecunoscute de microcomutatoare NC includ Omron, Honeywell, Cherry și Schneider Electric. Fiecare marcă produce modele diferite care se potrivesc diferitelor tensiuni, tipuri de actuatoare și niveluri de protecție a mediului.

Puteți achiziționa microîntrerupătoare NC prin furnizori electronici de încredere, cum ar fi Mouser, Digi-Key și RS Components sau Amazon dacă plănuiți pentru proiecte de bricolaj la domiciliu. Asigurați-vă că citiți cu atenție specificațiile și recenziile produsului în timp ce selectați microîntrerupătoarele potrivite cerințelor dumneavoastră.

Întrebări frecvente despre microcomutatoarele NC

Care este diferența dintre un comutator NC și un comutator NO?

Diferența de bază se găsește în poziția implicită. Un comutator NC este de fapt într-o poziție închisă și, prin urmare, permite curentului să curgă singur atunci când nu este utilizat. Dar apăsarea comutatorului deschide circuitul și oprește fluxul de curent. Pe de altă parte, un comutator NO este deschis la pornire. Când comutatorul este apăsat, acesta închide circuitul, permițând curentului să treacă.

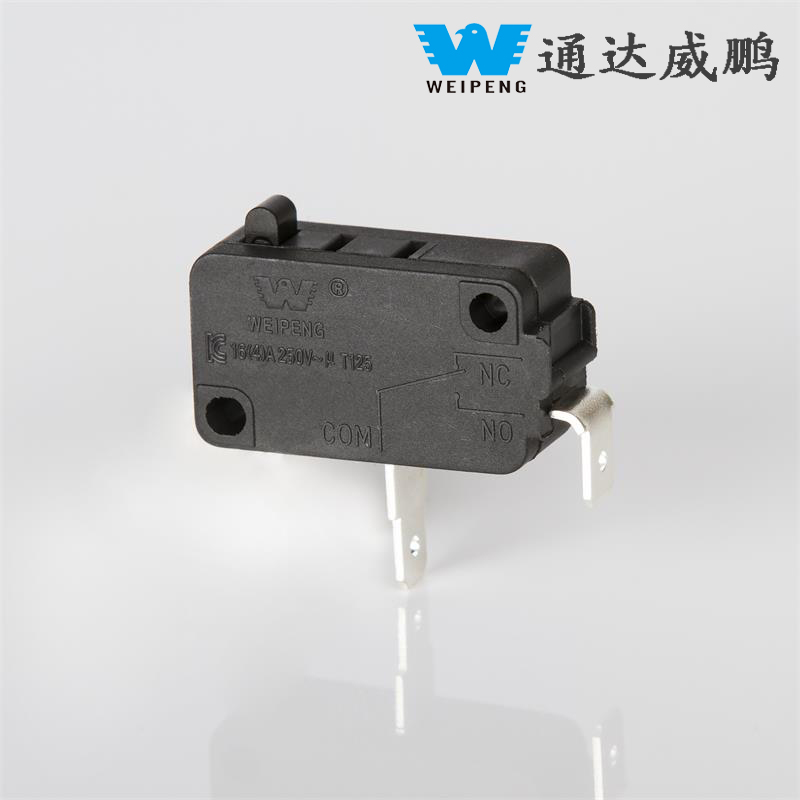

Un micro-comutator poate conține atât terminale NC, cât și terminale NO?

Mai multe microcomutatoare au 3 terminale, COM, NC și NO. Funcționalitatea se poate baza pe cablare și fie una dintre funcții, fie ambele moduri pot fi utilizate într-un circuit.

Microîntrerupătoarele NC sunt potrivite pentru circuitele de siguranță?

Cu siguranta. Ele sunt de obicei închise atunci când sunt inactive, ceea ce înseamnă că orice acțiune întreprinsă pentru a le deschide (de exemplu, deschiderea unei uși sau apăsarea unui buton de urgență) ar determina întreruperea promptă a circuitului.

Cât durează microcomutatoarele NC?

Atunci când sunt utilizate corespunzător și selectate cu grijă, microcomutatoarele NC pot dura milioane de cicluri. Întreținerea adecvată și protecția mediului contribuie, de asemenea, la longevitatea acestora.

Ce se întâmplă dacă conectez terminalul greșit?

Cablarea incorectă (cum ar fi conectarea NO în loc de NC) va duce la funcționarea defectuoasă a echipamentului dumneavoastră sau la alte măsuri de protecție. Verificați întotdeauna terminalele în prealabil.

Microcomutatoarele NC sunt ușor de instalat?

Într-adevăr, mulți dintre ei urmează procesul plug-and-play, cu o nevoie minimă de abilități tehnice de cablare. Fiind de dimensiuni mici, pot fi instalate cu ușurință cu fitingurile potrivite.

Aplicații avansate și sfaturi de integrare

Pe măsură ce progresele tehnologice continuă, microcomutatoarele NC au început să fie utilizate în sisteme mai complicate. În automatizarea industrială, aceștia îndeplinesc sarcini cruciale în ceea ce privește controlul secvenței și buclele de feedback. De asemenea, microîntrerupătoarele NC sunt utilizate frecvent ca întrerupătoare de limită în robotică, cu scopul de a detecta pozițiile și de a evita deplasările excesive.

În ceea ce privește proiectele IoT, combinarea microcomutatoarelor și microcontrolerelor NC permite supravegherea de la distanță plus notificări automate. În sistemele de casă inteligentă, microcomutatoarele NC oferă ajutor în automatizarea procesului de securitate și a sistemului de acces, trimițând astfel alerte instantanee despre acces sau situații de urgență.

În proiectarea sistemelor încorporate, este recomandabil să se utilizeze tehnici de debounce pentru a evita orice activare falsă a comutatoarelor atunci când sunt prezente perturbări mecanice. Alegeți întrerupătoare care sunt mai durabile pentru aplicațiile care necesită utilizare repetitivă și cele care funcționează la frecvență înaltă.

Micro comutator NCÎntreținere și depanare

Dacă întâmpinați defecțiuni sau funcționare intermitentă, urmați acești pași de depanare:

1. Inspectați daunele fizice:Verificați dacă există fisuri sau nealiniere a actuatorului. Înlocuiți imediat comutatoarele deteriorate.

2. Curățați contactele:Acumularea de praf sau rugină va împiedica trecerea curentului. Folosiți agenți de curățare a contactelor adecvate și verificați dacă conexiunile sunt strânse.

3. Testați funcționalitatea comutatorului:Verificați continuitatea între terminalul comun și terminalul normal închis folosind un multimetru. Dacă comutatorul nu comută în mod fiabil, înlocuiți-l.

4. Evaluați proiectarea circuitului:Trebuie să vă asigurați cablarea realizată conform fișelor tehnice ale dispozitivului. Asigurați-vă că comutatorul corespunde specificațiilor de tensiune, precum și curentului nominal.

Prin întreținerea și testarea regulată, maximizați fiabilitatea și preveniți oprirea sistemului.

Microîntrerupătoarele sunt elemente integrante pentru dezvoltarea sistemelor de control eficiente și sigure în diferite sectoare ale economiei. Modul lor normal de funcționare închis, comoditatea în instalare și versatilitatea le oferă un avantaj față de alte tipuri de comutatoare din aceeași clasă, motiv pentru care toți cei implicați în inginerie, amatori și proiectare de produse le vor găsi utile. Știind cum să alegeți, instalați, întrețineți și depanați întrerupătoarele NC vă va ajuta să obțineți succes în orice afacere. În cazul unor procese complexe de depanare sau instalare, ar trebui să consultați fișele de date ale producătorului sau să consultați profesioniști mai experimentați.
