Micro comutator 5a 125 250v

Micro comutator 5a 125 250veste un mic întrerupător cu acțiune rapidă care este utilizat pentru pornirea și oprirea circuitelor electrice de până la maximum 5a la limitele de funcționare specificate cu 125 V AC și 250 V AC. Este utilizat în general în aparate electronice, sisteme de control, automate, echipamente de birou, uși și capace, aparate etc.

Verificați dacă, pe lângă valoarea nominală existentă, tipul de sarcină, tipul de actuator, forța, configurația terminalelor, dimensiunile și condițiile de mediu sunt potrivite pentru utilizarea pe care o planificați pentru componente.

Ce înseamnă 5A 125/250VAC?

Denumirea „5A 125/250VAC” indică de obicei că comutatorul poate gestiona maximum 5 amperi la o tensiune de 125 volți AC sau 250 volți AC dacă este utilizat cu sarcina adecvată, așa cum este recomandat de producător.
Această specificație se aplică de obicei sarcinilor rezistive.

Dispozitivele precum motoare, solenoizi, compresoare, lămpi, transformatoare și unități electronice de alimentare cu energie electrică pot prezenta un curent de pornire ridicat sau arc electric. În astfel de cazuri, poate fi necesar să se utilizeze dispozitive cu o capacitate de încărcare diferită sau aplicarea unui dispozitiv de suprimare adecvat.

Aceasta reprezintă o evaluare AC. Totuși, acest lucru nu garantează că comutatorul este aprobat pentru utilizare la 125VDC sau 250VDC. Căutați întotdeauna ratingul DC distinct în foaia de date atribuită înainte de a continua.

Cum funcționează un micro switch?

Un micro-comutator folosește un mecanism cu acțiune rapidă. În momentul în care actuatorul ajunge în locația exactă, arcul interior își schimbă rapid starea de contact. Prin urmare, permite o fiabilitate excelentă a comutatorului, în ciuda mișcării sale minime și a punctului de funcționare constant.

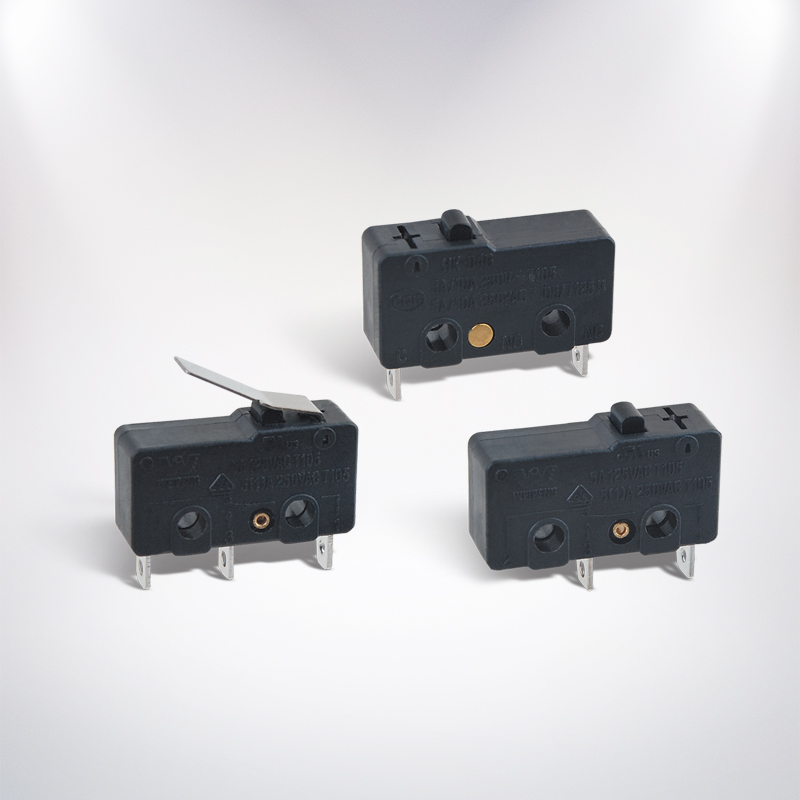

Printre tipurile tipice de dispozitive de acționare se numără pistonul, maneta balamalei, pârghia cu role și rola simulată. Tipul adecvat de actuator este selectat în funcție de spațiul disponibil, direcția de mișcare și forța și distanța necesare procesului.

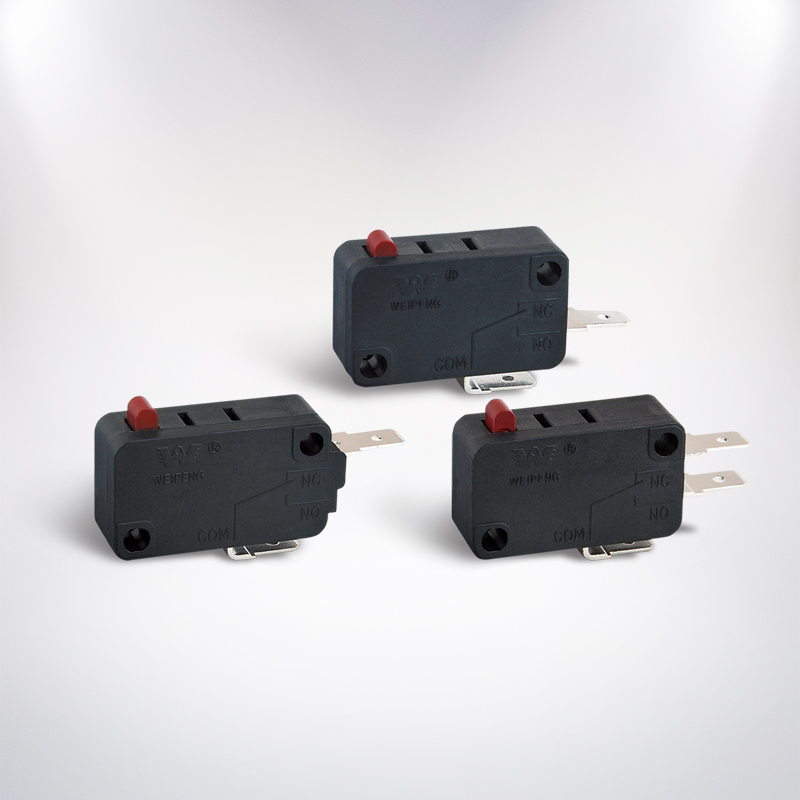

Configurarea terminalului SPDT

Mai multe modele 5A funcționează în modul SPDT (Single Pole Double Throw). Terminalele comune în SPDT sunt COM, NC și NO.

Când circuitul este activat prin apăsarea actuatorului, utilizați COM împreună cu NO. Pe de altă parte, utilizați COM în combinație cu NC atunci când circuitul ar trebui să rămână închis într-o stare de așteptare și devine deschis când actuatorul este cuplat. Asigurați-vă că verificați eticheta de pe comutatorul real înainte de procesul de cablare.

Ce este un micro switch sensibil?

Un micro-comutator care este sensibil funcționează cu o forță destul de scăzută. Este util ori de câte ori întrerupătorul este acționat cu ajutorul unei uși luminoase, a unei uși de plastic, a unui mecanism mic sau a unei mișcări limitate.

Sensibilitatea este determinată de mai mult decât valoarea curentă. Verificați următoarele specificații:

• Forța de acționare și forța de eliberare
• Precălătorie și supracălătorie
• Poziția de operare
• Tipul și lungimea actuatorului
• Durata de viata mecanica si electrica

Utilizarea unei pârghii cu role poate minimiza efortul necesar din partea sistemului extern. Cu toate acestea, alinierea necorespunzătoare poate duce la stres lateral și eșec timpuriu. Ar trebui să funcționeze corect, funcționând fără a-și depăși specificațiile de depășire.

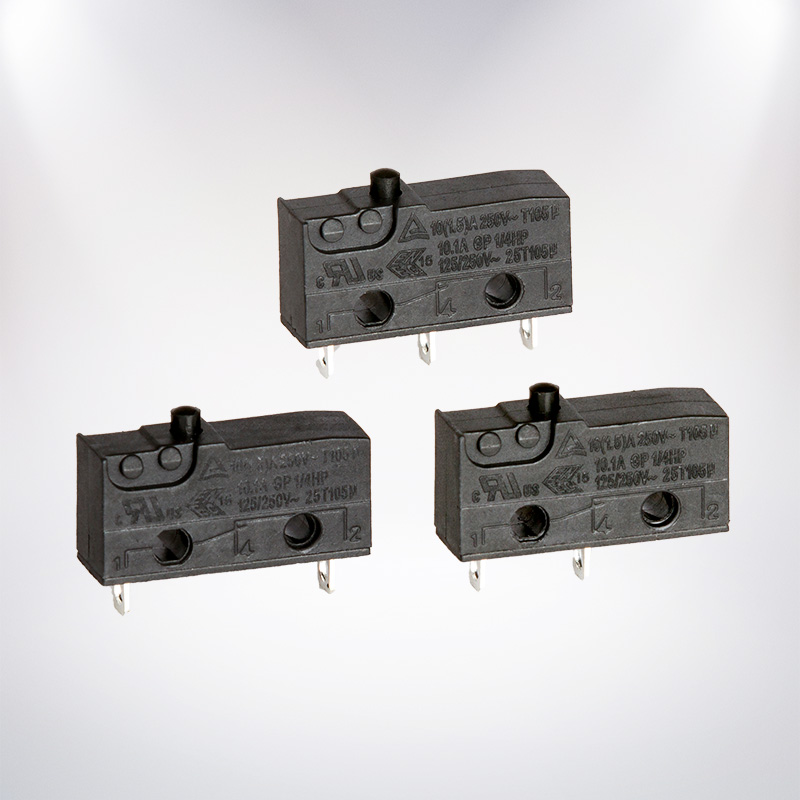

Microcomutatoare 5A, 10A, 16A și 21A

Microcomutatoarele sunt fabricate în diferite versiuni de valori nominale de curent, și anume 5A, 10A, 16A și 21A. Nivelul de curent mai mare nu este neapărat alegerea potrivită; este esențial ca întrerupătorul să fie în concordanță cu tensiunea aplicației, tipul de sarcină, măsurătorile, tipul terminalului și standardele.

Când vă uitați la un Micro Switch evaluat la 5A atât la 125V, cât și la 250V cu alte modele evaluate la 10A, 16A și 21A, ar trebui să comparați toate specificațiile în loc să vă uitați doar la evaluare. Comutatorul cu valori nominale mai ridicate poate diferi de modelele cu valori nominale mai mici în caracteristicile de proiectare, cum ar fi găurile de montare, cursa actuatorului, poziția terminalului și dimensiunile contactului.

Considerații de încărcare și siguranță

Înainte de a conecta sarcina, este necesar să se identifice nu numai curentul normal, ci și curentul de pornire sau de pornire. Sarcinile rezistive sunt în mod normal mult mai ușor de tratat decât sarcinile inductive sau capacitive. Motoarele și solenoizii pot genera scântei care ar putea deteriora contactele, chiar dacă curentul normal este sub 5 A.

În aplicațiile principale, trebuie utilizate izolație adecvată, protecție la suprasarcină, protecție mecanică și carcasă. În mod normal, instalarea corectă a comutatorului trebuie făcută astfel încât să rupă firul conductor, conform specificațiilor de proiectare a echipamentului și de reglementările electrice locale.

Înainte de a efectua lucrări de instalare sau de testare în acest sens, deconectați sursa de alimentare. Cablarea tensiunii de rețea trebuie fie finalizată, fie inspectată de un profesionist calificat.

Sfaturi de montare și instalare

Verificați întotdeauna dimensiunile corpului, distanța dintre găurile de montare, înălțimea actuatorului, tipul terminalului și poziția de operare înainte de a comanda. Comutatoarele care arată similar nu sunt neapărat interschimbabile.

Servomotorul trebuie apăsat în direcția corectă și nu trebuie utilizat ca opritor mecanic dur, cu excepția cazului în care producătorul indică altfel. Trebuie evitate impactul excesiv, presiunea laterală, umiditatea, umiditatea și vibrațiile.

Există diferite tipuri de terminale utilizate în mod obișnuit; acestea includ terminale de lipit, file de conectare rapidă, pini PCB și terminale de sârmă. Stilul poate fi ales în funcție de tehnica de asamblare utilizată și de disponibilitatea spațiului.

Cum să alegi modelul potrivit

Utilizați această listă de verificare înainte de cumpărare:

• Confirmați tensiunea AC sau DC și curentul de sarcină real.
• Identificați dacă sarcina este rezistivă, inductivă, capacitivă, motor sau lampă.
• Selectați SPDT, SPST-NO sau SPST-NC în funcție de circuit.
• Alegeți forța de acționare și stilul de acționare necesare.
• Comparați dimensiunile de montare și pozițiile terminalelor.
• Verificați temperatura de funcționare, etanșarea, durata de viață electrică și aprobările.
• Solicitați fișa de date oficială pentru numărul exact al piesei.

Întrebări frecvente: Microcomutator sensibil SPDT 5A 125/250VAC

Ce este un microcomutator sensibil SPDT 5A 125/250VAC?

Comutatorul este un dispozitiv cu forță redusă și cu acțiune rapidă, cu un terminal comun și ieșiri duble. Curentul nominal maxim este de 5A atunci când este operat în condiții controlate.

Il pot folosi pentru 250VDC?

Nu, deși marcajul 125/250 VAC reprezintă o evaluare AC, nu oferă o evaluare pentru tensiunea DC. Căutați întotdeauna un comutator cu o tensiune DC și un curent nominal menționat.

Care este diferența dintre NO și NC?

Comutatorul normal deschis permite curentului să circule atunci când nu este apăsat nimic pe întrerupător, în timp ce comutatorul normal închis permite curentului să circule atunci când actuatorul este apăsat.

Poate un microcomutator de 5A controla un motor?

Deși curentul motorului este sub 5A, este posibil ca comutatorul să nu funcționeze corect. Identificați curentul de pornire și arcul inductiv care pot depăși capacitatea comutatorului. Evaluați capacitatea de sarcină a motorului sau utilizați un releu sau un contactor.

Pot înlocui un comutator de 5A cu un model de 16A sau 21A?

Este doar dacă înlocuitorul are aceeași dimensiune în ceea ce privește dimensiunile, mișcarea actuatorului, aranjarea terminalelor, aranjamentul contactelor, tensiunea nominală și certificarea. O putere mai mare în sine nu este suficientă.

Cât durează un micro comutator?

Durata de viață a unui produs este determinată de sarcină, frecvența mesajului, aliniere, mediu și calitatea instalării. Durata de viață mecanică și electrică sunt termeni diferiți; prin urmare, specificațiile de viață electrică trebuie respectate în consecință în raport cu sarcina reală.

Pentru a încheia,Micro comutator 5a 125 250veste o opțiune viabilă pentru sistemele de control AC și de detectare a poziției de dimensiuni mici, dacă sarcina și parametrii mecanici sunt adecvați. Verificați specificațiile, alegeți bornele și actuatorul potrivite pentru SPDT și recurgeți la utilizarea unui releu sau a unei soluții grele pentru dispozitive cu curent de pornire semnificativ sau pentru aplicații electromecanice solicitante.
