Comutator basculant iluminat: tipuri, cablare și ghid de cumpărare

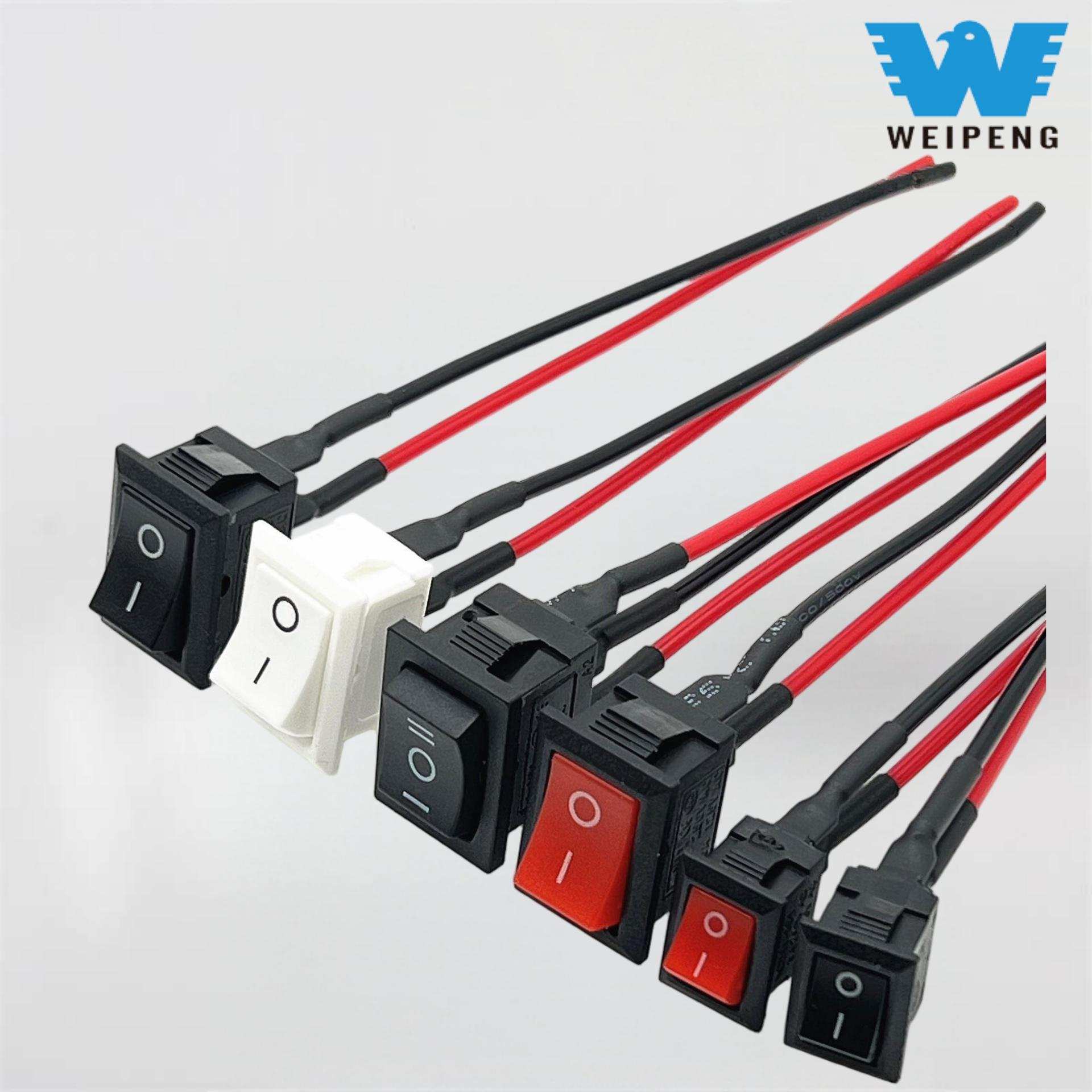

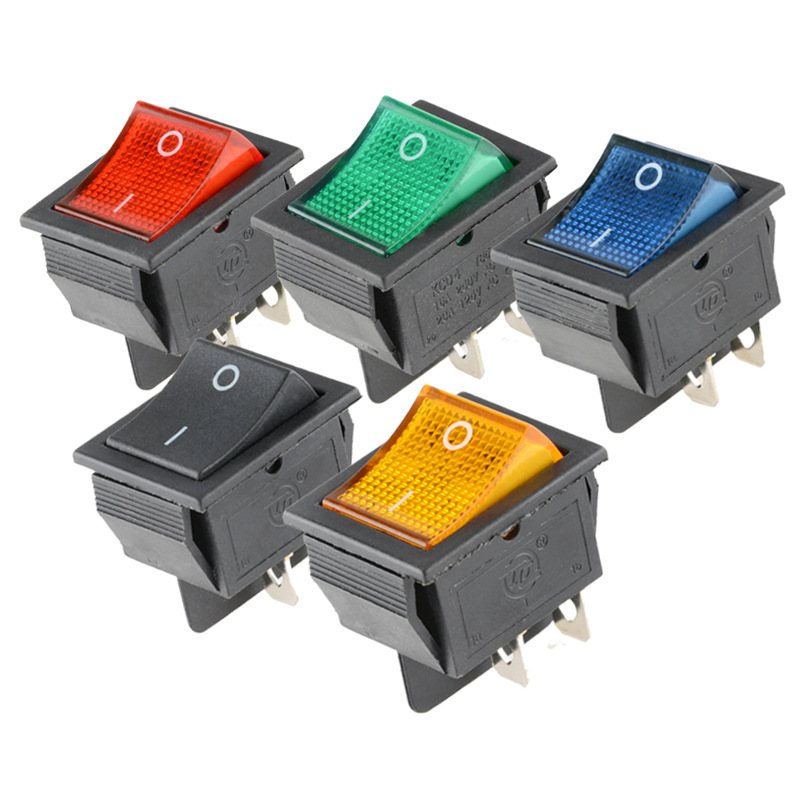

Un comutator basculant iluminat servește ca un fel de comutator de pornire/oprire care este încorporat cu un LED sau o lumină de neon, care indică dacă comutatorul este în poziția pornit/pornit sau nu cu ușurință. Datorită indicatorului său, comutatorul basculant este clar vizibil chiar și în întuneric sau în panourile de control aglomerate. Comutatoarele cu bascule iluminate și-au găsit utilitatea în multe aplicații în mașini, bărci, RV-uri, biciclete, aparate electrocasnice, mașini industriale, sisteme de control electric etc.

Este posibil să se utilizeze comutatoare basculante iluminate atât în ​​circuitele de joasă tensiune, cât și în sectoarele de înaltă tensiune. Se pot întâlni întrerupătoare de 12 V care sunt utilizate în aplicații auto, precum și întrerupătoare de 120 V AC pentru utilizare în case și industrie. În alegerea tipului adecvat, trebuie stabilite tensiunea sistemului, curentul nominal, tipul de sarcină, dispunerea terminalelor, dimensiunea comutatorului și zona de instalare.

Ce este aComutator basculant iluminat?

Un comutator basculant este format din amecanism de balansare care poate activa un circuit electric. Comutatorul basculant este apăsat în poziția pornit, iar sursa de alimentare se conectează la echipamentul alimentat. Mai mult, comutatorul are un LED sau neon încorporat pentru a indica pornirea alimentării.

Comutatorul poate indica dacă primește alimentare, este pornit sau dacă există un alt circuit în funcțiune, în funcție de designul și configurația dispozitivului. Există mai multe moduri diferite de conectare a comutatorului, în funcție de tip. Cu toate acestea, asigurați-vă că consultați instrucțiunile de cablare și marcajele de la producător înainte de a începe instalarea.

Tipuri comune de întrerupătoare cu bascule iluminate

Întrerupătoare basculante cu două terminale

Comutatorul cu două terminale este proiectat să funcționeze în modul simplu de pornire și oprire. În general, acest tip de dispozitiv de comutare se conectează atât la sarcină, cât și la circuitul de alimentare electrică și poate aprinde LED-ul atunci când este alimentat. Unele tipuri de LED-uri sunt influențate de polaritate, așa că conexiunile trebuie făcute așa cum este descris mai jos.

Comutatoare basculante cu trei terminale

Modelele cu trei terminale sunt caracterizate prin prevederea pentru intrarea energiei electrice, semnale comutabile și conexiune pentru împământare. Ca urmare a existenței unui terminal separat pentru conexiunea la pământ, indicatorul în cauză poate funcționa fără probleme. Acest tip de design este frecvent utilizat în automobile și bărci.

Comutatoare basculante cu patru și cinci terminale

Întrerupătoarele cu 4 și 5 terminale pot oferi iluminare independentă, comutare bipolară sau ieșiri multiple. Sunt potrivite pentru capete de control mai sofisticate, deși cablarea adecvată depinde de configurația internă a circuitului. Prin urmare, diagrama care este dată ar trebui urmată în loc să simplifice procesul de cablare prin locurile terminale standard.

Configurații SPST, SPDT și DPDT

Comutatorul SPST are capacitatea de a finaliza un singur circuit și de a-l comuta de la pornit la oprit. Comutatoarele SPDT pornesc o intrare și funcționează la două ieșiri. Comutatoarele DPDT funcționează pe două circuite și sunt capabile să selecteze intrări sau să inverseze polaritatea. Comutatorul SPST este cea mai comună formă de comutator folosită pentru aplicații tipice, cum ar fi aprinderea unei lămpi.

Ce este aComutator basculant iluminat12V folosit pentru?

Un comutator basculant de 12 volți cu iluminare este proiectat pentru utilizare în circuite electrice cu o sursă de curent continuu (DC) de 12 volți. Aplicațiile tipice includ:

• Iluminat auto și motociclete
• Bare luminoase cu LED-uri și lumini de lucru
• Ventilatoare de racire si pompe de apa
• Accesorii pentru ambarcațiuni și RV
• Echipamente pentru tabloul de bord și panoul de control
• Sisteme electrice alimentate cu baterii

Standardul 12V nu stipulează limita superioară de curent pentru comutator. Se poate afirma, de exemplu, că un comutator poate funcționa la o putere de 12V la un curent de 20A. Cu toate acestea, în timpul pornirii, anumite mașini, cum ar fi motoarele și pompele, pot consuma mai mult curent. În acest scop, trebuie utilizate relee adecvate pentru a controla curenți mari sau sarcini inductive.

Cum să alegi comutatorul basculant iluminat potrivit

Verificați tensiunea și curentul nominal

Selectați un comutator care va funcționa corect cu tensiunea și curentul circuitului. De exemplu, un comutator cu o putere nominală de 12 V DC nu trebuie utilizat pentru un circuit cu tensiuni de 120 V sau 230 V AC. Pe lângă curentul normal de funcționare, trebuie luat în considerare și curentul de pornire sau de pornire al sarcinii.

Luați în considerare tipul de încărcare

Motoarele electrice, pompele, dispozitivele de încălzire, becurile și driverele LED impun sarcini diferite întrerupătoarelor. Evaluările care iau în considerare numai sarcini rezistive pot să nu se aplice sarcinilor inductive, cum ar fi motoarele electrice. Alegerea întrerupătoarelor trebuie făcută în funcție de sarcinile pe care acestea trebuie să le suporte.

Confirmați dimensiunile de montare

Înainte de a comanda, asigurați-vă că verificați măsurarea decupării panoului, precum și grosimea panoului, poziția urechii de susținere și spațiul liber din spatele panoului. Un comutator poate intra în decupajul din față, dar se poate ciocni totuși cu alte piese și cabluri.

Consultați specificațiile indicatorului

Consumul de energie al indicatoarelor cu LED este foarte mic, astfel încât acestea sunt utilizate de obicei în sistemele de 12V. Asigurați-vă că LED-ul conține o rezistență internă și verificați dacă are polaritate. Utilizarea unui comutator cu o tensiune diferită poate duce la orientarea incorectă a indicatorului.

Luați în considerare protecția mediului

Ar trebui să selectăm întrerupătoare care au capacitatea de a rezista la umezeală și de a preveni rugina în cazul în care urmează să fie utilizate în aer liber, în interior, într-un mediu marin sau în medii cu praf și vibrații.

Cum conectați un comutator cu bascule iluminat?

Cablajul unui comutator basculant iluminat implică identificarea specificațiilor unui anumit comutator, inclusiv numărul de terminale și aspectul acestuia. Întrerupeți întotdeauna sursa de alimentare înainte de a începe lucrul și identificați fiecare dintre terminalele cu precizie. Conexiunea la rețeaua de alimentare trebuie efectuată numai de tehnicieni calificați.

Cablare tipică de 12 V cu trei terminale

Alimentare cu siguranță pozitivă -> Putere sau borna de intrare
Ieșire comutată -> Borna pozitivă a sarcinii
Negativ sistem -> Borna de împământare și negativ de sarcină

Electricitatea trebuie să fie disponibilă pe sarcină de îndată ce întrerupătorul este pornit, indicând faptul că indicatorul s-a aprins. Legătura fuzibilă trebuie montată chiar lângă sursă, adică baterie. Valoarea siguranței trebuie să corespundă și tipului de fir și specificației circuitului.

Cablare tipică cu două terminale

Alimentare pozitivă -> Comutator borna 1
Borna comutatorului 2 -> Sarcină pozitivă
Load negative -> System negative

Când un comutator include un LED sensibil la polaritate, este important să conectați corect cablurile pozitive și negative. În cazul în care cablurile sunt inversate, LED-ul nu se va aprinde, în ciuda faptului că comutatorul va funcționa corect.

Considerații privind cablarea și siguranța

Utilizați un fir care vine cu curentul nominal adecvat și utilizați terminale izolate, precum și tuburi termocontractabile pentru a garanta că toate conexiunile sunt sigure. Nu dirijați firele în apropierea colțurilor ascuțite, a surselor mari de căldură sau a zonelor care pot crea mișcare. Pentru vehicule, verificați ca cablajul să nu fie expus și la vibrații și abraziuni. Pentru cablarea marine, asigurați-vă că conectorii, precum și firele utilizate nu sunt corozive.

O basculă comutată aprinsă nu acționează ca un înlocuitor pentru un întrerupător, masa corectă sau siguranța. Dacă întrerupătorul devine prea fierbinte, se topește, se decolorează, scoate scântei sau emite miros de ars, acesta ar trebui oprit, deoarece poate fi un indiciu al unei defecțiuni electrice, cum ar fi exces de curent, conexiune slăbită, contacte defecte sau fire prea subțiri pentru a face față sarcinii.

ComunComutator basculant iluminatProbleme

Indicatorul nu se aprinde

Unele motive comune sunt inversarea polarității, lipsa unei conexiuni la masă, eroarea în identificarea terminalelor sau utilizarea unui indicator proiectat pentru o tensiune diferită. Comparați corect lucrările de instalare cu schema electrică a producătorului și verificați dacă tensiunea este prezentă la bornele potrivite.

Încărcarea funcționează, dar indicatorul nu

Chiar dacă contactele comutatorului sunt bine conduse, este la fel de important să verificați dacă dispozitivul are o masă sau o sursă de alimentare separată. De asemenea, verificați dacă unitatea are o sursă de lumină care funcționează separat de altele.

Indicatorul rămâne aprins când comutatorul este oprit

Unele modele de comutatoare funcționează într-un mod în care se luminează ori de câte ori este prezentă curent la intrarea lor. Acest comportament poate fi normal pentru dispozitivul respectiv. Înainte de a înlocui comutatorul, asigurați-vă că ați verificat circuitul indicator al comutatorului.

Indicatorul pâlpâie sau comutatorul devine fierbinte

Probleme cum ar fi conexiunile slăbite, căderea tensiunii, fluxul mare de curent sau sarcinile necorespunzătoare pot cauza pâlpâirea și supraîncălzirea. Acest lucru ar trebui investigat prin deconectarea circuitului și examinarea valorii nominale a comutatorului, dimensiunea firului și modul în care dispozitivul este conectat și încărcat. Dacă este necesar, poate fi necesară utilizarea unui releu pentru motor, pompe sau alte sarcini care atrag curenți mari.

Întrebări frecvente

Un comutator basculant iluminat necesită un fir de împământare?

Nu întotdeauna aceasta este situația. În cazul contoarelor cu două terminale, acestea își conectează indicatorul în interior, ceea ce înseamnă că nu este necesară împământarea separată. Modelele cu trei terminale ar trebui să aibă întotdeauna propriul punct de masă. Verificați întotdeauna terminalele respective și specificațiile produselor.

Un comutator basculant iluminat de 12 V poate controla luminile LED?

Afirmația este valabilă deoarece comutatorul are o valoare nominală care corespunde tensiunii sistemului, curentului nominal de funcționare și curentului de pornire al driverului LED. Un releu poate fi necesar atunci când se utilizează bare cu LED-uri mai mari sau mai multe corpuri de iluminat.

Se poate folosi un comutator basculant de 12 V cu curent de uz casnic?

Nu, un comutator basculant evaluat pentru 12 V DC nu poate fi utilizat nici cu 120 V sau 230 V AC. Un comutator de curent alternativ trebuie să fie evaluat pentru tensiunea, curentul, tipurile de sarcini și standardele de siguranță aplicabile pentru electricitatea de uz casnic.

De ce comutatorul meu basculant LED luminează slab când este oprit?

Un curent de scurgere mic de la dispozitiv sau sarcina din circuit produce lumină slabă. Uneori, în locul acestui aranjament, se poate recurge la utilizarea unui alt comutator sau releu sau dispozitiv și pe partea încărcăturii.

Cum pot testa un comutator basculant?

Pentru a-și testa continuitatea, comutatorul trebuie scos de la sursa de alimentare și multimetrul trebuie setat pe modul continuitate. Funcționarea comutatorului trebuie să fie astfel încât să aibă răspunsuri atât deschise cât și închise în timpul funcționării. Nu efectuați niciodată teste de continuitate pe un circuit alimentat.

Un comutator basculant iluminat corespunzător are specificațiile de tensiune, curent, tip de sarcină, terminale, dimensiune și funcție care se potrivesc mediului său. Pentru a activa un mic accesoriu de 12 V, un comutator SPST este o alegere potrivită. Dacă sunt implicate motoare sau echipamente grele, va fi nevoie de un releu și, de asemenea, este nevoie de siguranțe și fire adecvate în alte sisteme electrice.
